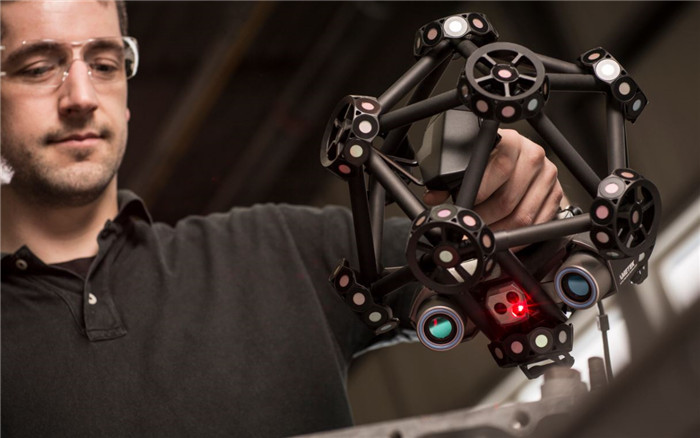

光學 CMM 3D 掃描儀：METRASCAN 3D

專為車間環境而設計的超靈活便攜式光學CMM 3D測量解決方案

Creaform的便攜式光學CMM 3D掃描儀MetraSCAN 3D可有效應對不一致性問題，讓用戶不再受成本增加、生產及部件審批延誤的困擾。該系統可用于對生產工具、夾具、配件、半成品或成品進行逆向工程和尺寸檢測，測量尺寸介于1米到3.5米之間，精度最高可達0.064 mm。MetraSCAN 3D光學CMM采用光學測量方式，使得測量精度不易受環境變化的影響，因此成為車間質量控制計量的首選解決方案。它無需固定測量設置，無論環境發生何種變化都不會影響其性能水準。

可幫助操作人員更好地管理生產過程，更快速地滿足制造業對質量控制(QC)的更高要求，同時絲毫不會影響生產效率。

MetraSCAN 3D 光學 CMM 3D 掃描儀 的測量范圍可以擴展，測量速度驚人，且對復雜材料的數據采集能力令人驚嘆，是市場上極為全面的計量級 3D 掃描儀。它還配備可配對兼容的探測系統供用戶選擇。在車間環境中實現真正的質量控制。

檢測 *部件至CAD分析 *首件檢測 *供應商產品質量檢測 *針對3D模型與原始部件或生產工具的一致性評估 *針對制成部件與原始部件的一致性評估 *對齊 *工具認證

逆向工程

* 3D掃描至CAD

* 3D建模

*刀具和夾具開發

*維護、修理和檢修(MRO)

* 有限元分析 (FEA)

優點及優勢 *精度提高1.5倍 *采用7條激光十字線，速度提高12倍 *重量減輕25% *可掃描任何材料，甚至可掃描黑色、彩色和發亮表面 *測量范圍增加16.6 m3 *設計結實耐用，確保車間硬件使用的可靠性 *具有多功能按鈕，與軟件交互更為簡便

速度

*市場上最快的3D掃描儀：比上一代產品快12倍

*測量速度在所有激光掃描儀中位居前列：480,000次測量/秒

*自動網格輸出：即用型文件，采集完成后立即可用

*快速的工作流集成：從物理對象到設計或檢測工作流的快捷途

TRUACCURACYTM

*計量級測量：精度高達0.030 mm、分辨率高達0.050 mm、具有較高的重復性及可追蹤認證

*動態參考：通過光學反射器創建一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象

*體積精度達0.064 mm

*可精確測量尺寸在0.2到10米之間的部件

*現場校準步驟簡便，精度不受時間影響

TRUSIMPLICITYTM

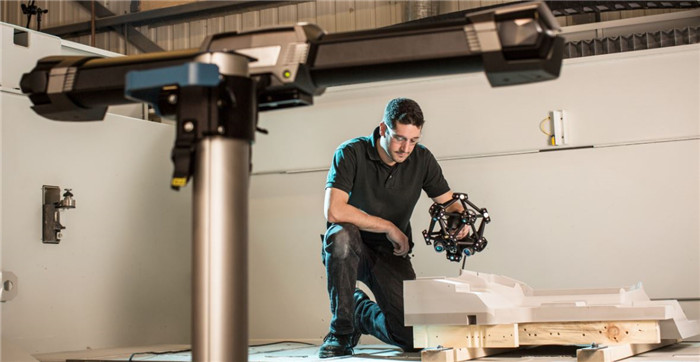

*無需固定設置：測量過程中可隨時自由移動部件和系統

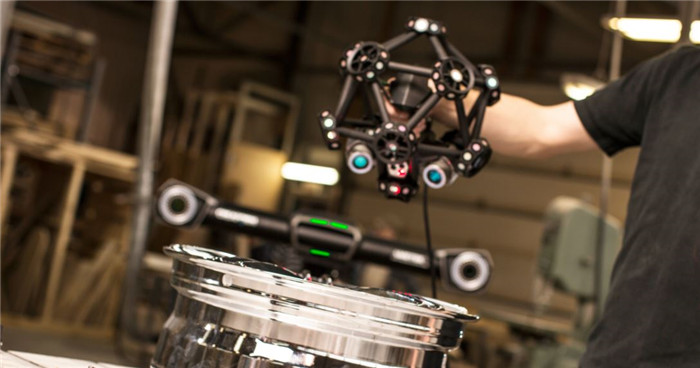

*多功能3D掃描：可掃描任何材料，甚至可掃描黑色、彩色和發亮表面

*測量范圍更寬廣并易于擴展

*自動對齊：借助光學反射器可實現重復檢測而無需重新對齊

*新增HandyPROBE Next，有多種探測功能可供用戶選擇

*學習周期短，操作直觀

TRUPORTABILITYTM *便于在車間環境中使用 *輕質：重量在1.38 kg以下 *便攜式CMM：可輕松進入部件所在的任何位置 *無臂式光學掃描系統

技術規格

		MetraSCAN 750™	MetraSCAN 750™|Elite	MetraSCAN 350™	MetraSCAN 350™|Elite
精度 (1)		最高0.030mm		最高0.040mm
體積精度 (2)	9.1m3(3)	0.086mm	0.064mm	0.086mm	0.064mm
	16.6 m3(3)	0.122mm	0.078mm	0.122mm	0.078mm
體積精度 (MaxSHOT 3D或C-Link) (4)		0.060mm+0.025mm/m	0.044mm+0.025mm/m	0.060mm+0.025mm/m	0.044mm+0.025mm/m
分辨率		0.050mm
測量速率		480,000次測量/秒		205,000次測量/秒
部件尺寸范圍（建議）		0.2-6m
基準距		300mm
景深		200mm
掃描區域		275×250mm		225×250mm
光源		7條激光十字線（外加1條直線）		3條激光十字線
激光類別		2M（對人眼安全）
重量		1.38kg
尺寸		289×235×296mm
連接標準		1×USB3.0
軟件		VXelementsTM
輸出格式		.dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr
操作溫度范圍		5-40℃
操作濕度范圍（非冷凝）		10-90%
認證		符合EC標準（電磁兼容性指令、低電壓指令以及RoHS 2有害物質限制指令）、IP50、WEEE

(1)校準球體工具直徑測量的典型值。

(2)在 C-Track 工作范圍內借助可追蹤長度標準模型在不同位置和方向進行測量，來評估性能（值 = 最大偏差）。

(3)MetraSCAN 3D 的體積精確度性能取決于測量時采用的工作范圍：9.1 m3或 16.6 m3。

(4)使用 MaxSHOT 3D 時，系統的體積精確度性能不可高于給定模型的默認體積精確度性能。
